La altimetría es un aspecto crucial para determinar la altitud de vuelo, que es esencial para el funcionamiento seguro y eficiente de las aeronaves. En esta guía, cubriremos los principios básicos del altímetro, las unidades de medida y la importancia de los valores QNH y QFE para cada pista.
¿Qué es la altimetría?
La altimetría es la ciencia que mide la altura de una aeronave sobre un nivel fijo, normalmente la superficie de la Tierra. Es un aspecto crucial de la aviación, ya que proporciona información vital para la posición vertical de una aeronave en vuelo.
Esta medición es importante para determinar los niveles seguros de vuelo, la franqueza de obstáculos y la separación vertical de las aeronaves, especialmente en el espacio aéreo controlado. En un contexto más amplio, la altimetría es esencial para garantizar la seguridad y la eficacia de los viajes aéreos.
El concepto principal de la altimetría es la determinación de la altitud real de una aeronave, que es la distancia vertical entre la aeronave y el nivel del mar.
Comprender y aplicar eficazmente los principios de la altimetría es fundamental para que los pilotos y el personal aeronáutico puedan determinar mediciones de altitud precisas y fiables, sobre todo durante las distintas fases del vuelo. Ya sea durante el ascenso inicial, los segmentos en ruta o las cruciales fases de aproximación y aterrizaje, la correcta interpretación de los datos de altimetría es esencial.
La altimetría es indispensable para proporcionar separación vertical en el espacio aéreo controlado, garantizando que las aeronaves estén separadas de forma segura a diferentes niveles de vuelo.
Esto es especialmente importante para el control del tráfico aéreo y la aplicación de procedimientos normalizados para mantener un entorno aéreo seguro y ordenado.

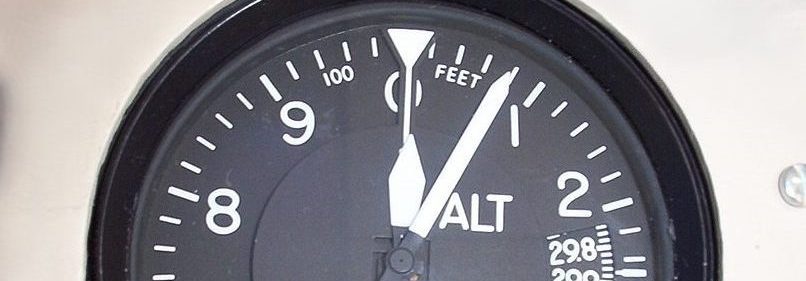

Principios básicos del altímetro
El altímetro, un instrumento crítico en la cabina de un avión, funciona según el principio fundamental de que la presión atmosférica disminuye al aumentar la altitud. Esta relación entre la presión atmosférica y la altitud sirve de base para medir e indicar la posición vertical de una aeronave.
El altímetro es esencialmente un barómetro sensible que mide la presión atmosférica y la traduce en una lectura de altitud, lo que permite a los pilotos determinar su posición vertical en relación con una referencia específica, normalmente el nivel del mar.
A medida que una aeronave asciende, el altímetro detecta la disminución de la presión atmosférica y muestra el correspondiente aumento de altitud, y a la inversa, a medida que desciende, el altímetro indica una altitud menor debido al aumento de la presión atmosférica.
Los pilotos deben conocer bien el funcionamiento y la interpretación del altímetro para garantizar un control preciso de la altitud y cumplir las autorizaciones y restricciones de altitud prescritas.
Otro elemento vital de la altimetría es el establecimiento de condiciones atmosféricas estándar, conocidas como Atmósfera Estándar Internacional (ISA). La ISA proporciona un modelo normalizado de cómo las propiedades de la atmósfera, incluidas la temperatura y la presión, varían con la altitud.
Esta referencia universal de las condiciones atmosféricas es esencial para la interpretación precisa de los datos altimétricos y el funcionamiento coherente de los sistemas de las aeronaves, sobre todo en relación con el rendimiento de los motores, los cálculos aerodinámicos y la calibración altimétrica.
Atmósfera Estándar Internacional (ISA)
La Atmósfera Estándar Internacional (ISA) es la norma aceptada en todo el mundo para definir la temperatura, la presión y la densidad de la atmósfera terrestre a distintas altitudes. Proporciona una referencia vital para calibrar y hacer funcionar los instrumentos de las aeronaves, incluido el altímetro, y para realizar cálculos de rendimiento en condiciones atmosféricas estándar.
El modelo ISA establece los valores estándar de temperatura y presión para distintos niveles altitudinales, lo que permite una base uniforme para las actividades aeronáuticas y aeroespaciales en todo el mundo.
Según el ISA, la temperatura en los distintos niveles de altitud disminuye a un ritmo estándar, conocido como ritmo de lapso. Esta disminución sistemática de la temperatura al aumentar la altitud es un factor crucial para determinar con precisión el rendimiento de las aeronaves y las lecturas altimétricas.
Respetando los principios de la ISA, los pilotos e ingenieros aeronáuticos pueden garantizar unas operaciones aéreas coherentes y fiables, especialmente en lo que se refiere a la gestión de la altitud, la navegación y la realización del vuelo en diversas condiciones ambientales.
Unidades de medida utilizadas en la altimetría
La altimetría emplea unidades de medida específicas para cuantificar y expresar la altitud y la presión atmosférica. La unidad más utilizada para las altitudes en aviación es el pie (ft), expresándose la altitud en pies sobre un punto de referencia fijo, normalmente el nivel medio del mar (MSL).
En el contexto de la aviación internacional, los niveles de vuelo (FL) se utilizan para las mediciones de altitud en ruta, y la altitud de transición representa el nivel en el que los altímetros de los aviones se ajustan a un ajuste de presión estándar, y a partir de ahí, las altitudes se expresan en niveles de vuelo basados en este ajuste estándar.
Además de las mediciones de altitud, la presión atmosférica, un parámetro crítico en altimetría, se expresa en varias unidades, siendo las principales pulgadas de mercurio (en Hg) y hectopascales (hPa).
Estas unidades se utilizan para ajustar el altímetro al nivel de presión adecuado, según indique la presión atmosférica local en la ubicación de la aeronave. El uso preciso y coherente de estas unidades es esencial para la determinación precisa de la altitud y el mantenimiento de una separación vertical adecuada entre las aeronaves que operan en el mismo espacio aéreo.

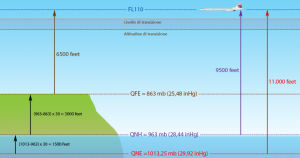

Valores QNH y QFE
La clave del proceso de altimetría son los valores QNH y QFE, que representan referencias específicas de presión atmosférica utilizadas para determinar la altitud de una aeronave. El valor QNH, expresado en hectopascales (hPa) o pulgadas de mercurio (in Hg), se ajusta en el altímetro para proporcionar una indicación precisa de la altitud de la aeronave sobre el nivel medio del mar, teniendo en cuenta las condiciones actuales de presión atmosférica.
Este ajuste es crucial para el vuelo en ruta y de procedimiento, ya que alinea la lectura de altitud con la altitud MSL real para el conocimiento de la posición vertical y el cumplimiento de los requisitos del espacio aéreo controlado.
Por el contrario, el valor QFE, también expresado en hectopascales (hPa) o pulgadas de mercurio (en Hg), se utiliza específicamente para el despegue y el aterrizaje, ya que proporciona la altitud precisa sobre un aeródromo concreto. Ajustando el altímetro al valor QFE, obtenido normalmente del ajuste de la presión atmosférica del aeródromo, los pilotos pueden determinar con precisión su altura sobre la pista designada, facilitando unas operaciones de despegue y aterrizaje seguras y eficientes.
La aplicación precisa y oportuna de los valores QNH y QFE es esencial para garantizar el posicionamiento vertical óptimo de la aeronave durante las distintas fases del vuelo, especialmente en relación con los requisitos establecidos de procedimiento y autorización del terreno.
Determinación de la altitud de vuelo
La función del altímetro para determinar la altitud de vuelo de una aeronave es de vital importancia en las operaciones de aviación. Ya sea durante el ascenso inicial, los segmentos en ruta o las fases críticas de aproximación y aterrizaje, la evaluación precisa de la posición vertical de la aeronave es esencial para un vuelo seguro y eficiente.
La determinación precisa de la altitud de vuelo, teniendo en cuenta las condiciones actuales de presión atmosférica y las referencias de altitud estándar, permite a los pilotos mantener las autorizaciones verticales prescritas, cumplir las restricciones del espacio aéreo controlado y garantizar una seguridad y un rendimiento operativo óptimos.
El establecimiento de ajustes de altitud adecuados, como la altitud y el nivel de transición, es crucial para armonizar el posicionamiento vertical de múltiples aeronaves que operan en el mismo espacio aéreo. Esta coordinación de referencias de altitud y autorizaciones es fundamental para mantener una separación vertical normalizada y garantizar una gestión segura y sistemática del tráfico aéreo.
Tanto los pilotos como los controladores aéreos dependen de la determinación precisa y coherente de la altitud de vuelo para mantener los más altos niveles de seguridad y eficacia en todas las fases del vuelo, desde el despegue hasta el aterrizaje.
El Altímetro y la Presión Atmosférica
La relación fundamental entre el altímetro y la presión atmosférica es fundamental para determinar con precisión la posición vertical de una aeronave.
A medida que la aeronave asciende o desciende, se detectan los cambios correspondientes en la presión atmosférica y se reflejan en las indicaciones del altímetro, lo que permite a los pilotos controlar y ajustar continuamente su altitud para garantizar un vuelo seguro y controlado.
La calibración y el ajuste precisos del altímetro, de acuerdo con los valores QNH y QFE pertinentes, son esenciales para tener en cuenta las variaciones de la presión atmosférica y establecer con exactitud la altura de la aeronave sobre el nivel del mar o un aeródromo específico.
Además, la comprensión de la presión atmosférica y su impacto en la altimetría es crucial para que los pilotos gestionen eficazmente la navegación vertical, especialmente al pasar de una altitud de vuelo a otra y de una clasificación del espacio aéreo a otra.
El ajuste coordinado de la configuración del altímetro, basado en el valor QNH notificado en ese momento, es indispensable para garantizar una navegación vertical fluida y el cumplimiento de las autorizaciones de altitud prescritas. Manteniendo un conocimiento constante de la relación dinámica entre el altímetro y la presión atmosférica, los pilotos pueden mantener una separación vertical precisa y unas operaciones de vuelo seguras y normalizadas en diversas condiciones ambientales y del espacio aéreo.
El Altímetro Durante el Despegue y el Aterrizaje
Durante las fases cruciales del despegue y el aterrizaje, la utilización correcta y oportuna del altímetro, especialmente en relación con el valor QFE específico, es un factor crítico para garantizar un posicionamiento vertical seguro y preciso de la aeronave.
El ajuste preciso del altímetro al valor QFE designado, obtenido a partir del ajuste actual de la presión atmosférica del aeródromo, es esencial para que los pilotos puedan determinar su altura exacta sobre la pista, facilitando así unas operaciones de despegue y aterrizaje seguras y eficaces.
Al alinear el altímetro con el valor QFE durante estas fases críticas del vuelo, los pilotos pueden asegurarse de que la aeronave permanece a la altitud adecuada y predeterminada en relación con el aeródromo específico, mitigando así el riesgo de conflictos con el terreno y garantizando procedimientos de aproximación y salida seguros y fiables.
Es importante señalar que el uso de las mediciones QFE debe limitarse estrictamente a las fases de despegue y aterrizaje, ya que este ajuste está adaptado de forma única para proporcionar información precisa sobre la altitud con respecto a la elevación de un aeródromo específico.
Durante otras fases del vuelo, en particular durante los segmentos en ruta y en el espacio aéreo controlado, se utiliza el ajuste estándar de QNH para mantener un conocimiento preciso de la altitud MSL de la aeronave y cumplir con las autorizaciones verticales prescritas y las restricciones del espacio aéreo.
Al adherirse a los principios y procedimientos establecidos para el ajuste del altímetro y los valores de referencia, los pilotos pueden garantizar un posicionamiento vertical uniforme y consistente a lo largo de todas las fases del vuelo, mejorando así la seguridad general y la eficacia operativa.
Uso correcto del altímetro
El uso correcto y preciso del altímetro es un requisito fundamental para garantizar la realización segura y eficaz de las operaciones de vuelo en diversos entornos del espacio aéreo y en condiciones atmosféricas variables.
Los pilotos deben adherirse a los procedimientos estandarizados de ajuste y calibración del altímetro, especialmente en lo que se refiere al ajuste preciso y oportuno del ajuste del altímetro basado en los valores QNH notificados.
Al mantener sistemáticamente el ajuste del altímetro de acuerdo con el QNH pertinente, los pilotos pueden garantizar la indicación precisa y fiable de la altitud MSL de la aeronave, facilitando así un vuelo seguro y sistemático, especialmente en el espacio aéreo controlado y durante la navegación vertical dentro de diversos entornos de terreno y obstáculos.
Una comprensión completa de los principios operativos y las limitaciones del altímetro es esencial para que los pilotos interpreten y apliquen eficazmente los datos de altitud en todas las fases del vuelo.
Ya sea durante operaciones rutinarias en ruta, transiciones dinámicas de fase o secuencias críticas de aproximación y aterrizaje, la interpretación y aplicación exactas de las lecturas del altímetro son cruciales para mantener una separación vertical precisa, respetar las autorizaciones de altitud prescritas y mitigar el riesgo de posibles conflictos con el terreno y los obstáculos.
Conclusión
Comprender la altimetría es crucial para determinar la altitud exacta de vuelo y garantizar la seguridad de las operaciones de aviación. Esta guía proporciona una visión completa de los principios, unidades de medida y aplicaciones prácticas de la altimetría. Siguiendo estas directrices, los pilotos pueden utilizar la altimetría con eficacia y confianza en entornos de aviación simulados.
