Este artículo proporcionará una guía completa de los tres ejes de movimiento de las aeronaves: lateral, longitudinal y vertical. Estos ejes son cruciales para controlar los movimientos de una aeronave mediante el cabeceo, el alabeo y la guiñada, y es esencial que el piloto los comprenda.

También hablaremos de las superficies de control responsables de estos movimientos y de cómo las controla el piloto.

Eje longitudinal: alabeo

Cuando hablamos del eje longitudinal de un avión, nos referimos esencialmente al alabeo, que es el movimiento del avión en el que un ala se mueve hacia arriba mientras la otra se mueve hacia abajo. Este movimiento es similar a la forma en que un barco rueda de un lado a otro. El eje longitudinal, que va del morro a la cola del avión y es recto a través del fuselaje, es responsable de controlar el equilibrio del avión.

Durante el alabeo, los alerones, las superficies de control de vuelo articuladas en la sección exterior de las alas, desempeñan un papel crucial. Cuando el piloto mueve la rueda de control o el yugo hacia un lado, el alerón del lado del ala que debe moverse hacia abajo se desvía hacia arriba, mientras que el alerón del otro lado se desvía hacia abajo. Esto crea una diferencia de sustentación entre las dos alas, provocando que el avión ruede hacia un lado.

Otro aspecto importante del balanceo es el concepto de ángulo de inclinación. Se refiere al ángulo formado por el eje lateral del avión y el horizonte natural. Los pilotos utilizan el ángulo de inclinación para realizar giros coordinados y mantener el rumbo deseado durante el vuelo.

Comprender la dinámica del balanceo y el eje lateral es fundamental para cualquier piloto, ya que es una parte clave del control de una aeronave durante varias etapas del vuelo, incluidos los giros y la estabilidad general.

Eje lateral o transversal: cabeceo

Cuando un avión cabecea, se mueve alrededor del eje lateral, que es una línea imaginaria que va desde el extremo de un ala al extremo de la otra. Este movimiento es similar a la forma en que un balancín se inclina hacia delante y hacia atrás. El cabeceo es el movimiento que hace que el morro de la aeronave se mueva hacia arriba o hacia abajo en relación con el horizonte, y está controlado por el elevador, una superficie de control de vuelo articulada en la sección de cola de la aeronave.

Durante el movimiento de cabeceo, el elevador trabaja en coordinación con los alerones del ala principal para controlar la velocidad de la aeronave, la altitud y la distribución de la sustentación. Cuando el piloto mueve la columna de control o el yugo hacia delante o hacia atrás, el elevador se desvía, cambiando efectivamente la forma del estabilizador horizontal de la aeronave y haciendo que el morro de la aeronave cabecee hacia abajo o hacia arriba.

Es importante que los pilotos conozcan a fondo el eje de cabeceo y la forma en que la dinámica lateral de la aeronave entra en juego durante el despegue, el aterrizaje y a lo largo del vuelo. Dominar el control del cabeceo es esencial para el funcionamiento seguro y eficaz de una aeronave en diversas condiciones de vuelo.

Eje vertical: guiñada

Cuando el morro de una aeronave se mueve hacia la izquierda o hacia la derecha, se dice que está guiñando, que es el movimiento en torno al eje vertical. El eje vertical es perpendicular a los ejes longitudinal y lateral de la aeronave, y se extiende verticalmente a través del centro de gravedad. La guiñada se controla mediante el timón, la superficie de control de vuelo articulada situada en el estabilizador vertical o aleta de la aeronave.

Cuando la aeronave guiña, el timón entra en juego para controlar el movimiento a izquierda y derecha del morro de la aeronave. Esto es especialmente importante en situaciones como los despegues y aterrizajes con viento cruzado, cuando el viento ejerce una fuerza sobre la aeronave, haciendo que quiera virar hacia el viento. En este caso, el piloto utiliza el timón para mantener el control direccional de la aeronave y mantener el fuselaje alineado con la pista.

Comprender la forma en que se controlan el eje vertical y el movimiento de guiñada es crucial para los pilotos, ya que desempeña un papel importante a la hora de mantener un vuelo coordinado y compensar factores ambientales como el viento. La capacidad de controlar eficazmente la guiñada de la aeronave es un aspecto clave del pilotaje y es esencial para la seguridad y comodidad de los pasajeros y el funcionamiento general de la aeronave.

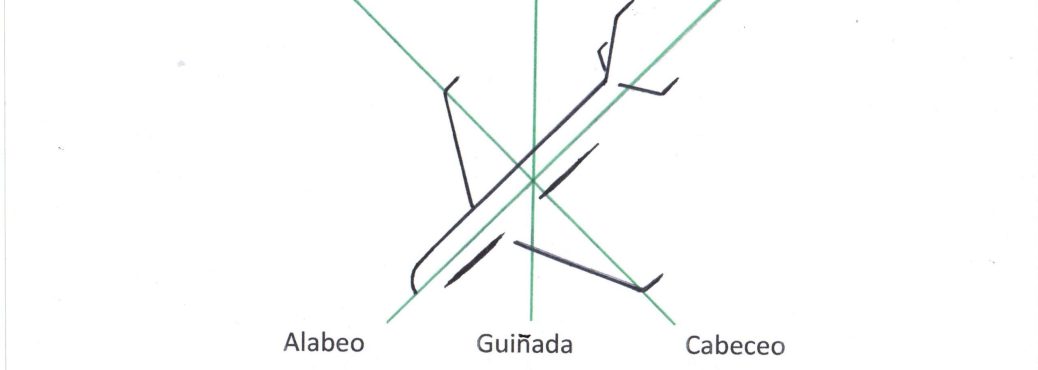

Cruces perpendiculares en el centro de gravedad

Los tres ejes principales, que son cruciales para el control y la estabilidad de una aeronave, son perpendiculares entre sí y se cruzan en el centro de gravedad de la aeronave. Esta intersección constituye el eje de los movimientos de la aeronave y de su equilibrio general en vuelo. La relación entre estos ejes es esencial para comprender el comportamiento dinámico de la aeronave y la forma en que responde a las acciones de control del piloto.

Comprender el concepto de los ejes perpendiculares y su intersección en el centro de gravedad es fundamental para pilotos e ingenieros aeronáuticos, ya que constituye la base del diseño y funcionamiento de la aeronave. La disposición simétrica de estos ejes y su punto de intersección es una consideración crítica en la construcción y control de todo tipo de aeronaves, y es un elemento clave para garantizar su estabilidad y maniobrabilidad en vuelo.

Superficies de control de los movimientos de rotación

El control de los movimientos de rotación de una aeronave alrededor de sus ejes principales se consigue mediante el uso eficaz de superficies de control de vuelo específicas, que son fundamentales para la maniobrabilidad y estabilidad de la aeronave. Estas superficies de control, incluidos los alerones, el elevador y el timón, desempeñan un papel fundamental para que el piloto pueda controlar los movimientos de la aeronave y su orientación en el aire.

Alerones (balanceo)

Una de las principales superficies de control responsables del movimiento de balanceo de la aeronave es el alerón, situado en el borde de salida de cada ala. Los alerones funcionan de forma diferencial, lo que significa que cuando uno se desvía hacia arriba, el otro se desvía hacia abajo. Esta desviación diferencial permite al piloto controlar el alabeo de la aeronave aumentando la sustentación en un ala y disminuyéndola en la otra, haciendo así que la aeronave ruede en la dirección deseada.

Los alerones también desempeñan un papel crucial en el fenómeno de la guiñada adversa, que es la tendencia de la aeronave a guiñar en la dirección opuesta a la del alabeo previsto. Los pilotos utilizan una combinación de alerón y timón para coordinar sus giros y contrarrestar los efectos de la guiñada adversa, garantizando así un control suave y coordinado del balanceo durante el vuelo.

Timón (guiñada)

El timón, situado en el borde de salida del estabilizador vertical, es la superficie de control de vuelo principal responsable de controlar el movimiento de guiñada de la aeronave.

Cuando el piloto acciona el timón utilizando los pedales, crea un momento de guiñada desviando el borde de salida del timón hacia la izquierda o la derecha. Este movimiento es crucial para el control coordinado y direccional de la aeronave, sobre todo en situaciones en las que fuerzas externas, como los vientos cruzados, afectan al rumbo de la aeronave.

El uso del timón es crítico durante las fases finales del proceso de aterrizaje, sobre todo cuando la aeronave está ejecutando un aterrizaje con viento cruzado. En este caso, el piloto debe utilizar hábilmente el timón para alinear la aeronave con la pista y contrarrestar los efectos del viento cruzado, garantizando una aproximación y un aterrizaje suaves y estables.

Control del piloto sobre los movimientos de la aeronave

Como operadores de la aeronave, los pilotos desempeñan un papel fundamental en el control eficaz y preciso de los movimientos de la aeronave utilizando los mandos de vuelo designados. La manipulación del yugo o columna de control, los pedales del timón y otros mandos esenciales permite al piloto manejar con pericia la orientación, dirección y estabilidad de la aeronave en todas las fases del vuelo, desde el despegue hasta el aterrizaje.

El uso intrincado y coordinado de las superficies de control, junto con un profundo conocimiento de la dinámica de la aeronave, es esencial para que los pilotos mantengan la trayectoria de vuelo deseada y garanticen la seguridad y comodidad de los pasajeros a bordo.

Ya se trate de realizar sutiles entradas de alerón para ajustar el ángulo de inclinación de la aeronave durante un giro o de utilizar el timón para mantener un vuelo coordinado, la habilidad y destreza del piloto en el uso de las superficies de control son un aspecto definitorio de la aviación y un elemento clave en el arte de volar.

En esencia, el dominio de los tres ejes de movimiento principales de la aeronave, y el correspondiente control de estos movimientos mediante el uso de superficies de control de vuelo específicas, es una piedra angular del pilotaje y del conocimiento aeronáutico.

Al comprender y controlar eficazmente la dinámica lateral, longitudinal y vertical de una aeronave, los pilotos son capaces de surcar los cielos con precisión, destreza y un profundo sentido de la responsabilidad por el bienestar de sus pasajeros y el funcionamiento seguro de la aeronave.

Conclusión

Comprender los tres ejes principales de movimiento de una aeronave es crucial para que cualquier piloto pueda controlar y maniobrar eficazmente su aeronave.

Los ejes lateral, longitudinal y vertical que se cruzan en el centro de gravedad permiten controlar movimientos como el alabeo, el cabeceo y la guiñada con el uso de superficies de control específicas. Dominando estos ejes y sus movimientos asociados, los pilotos pueden surcar los cielos con seguridad y confianza.
